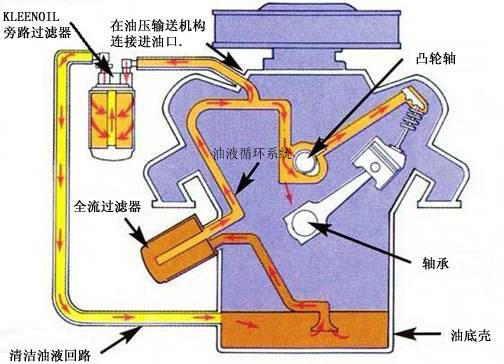

进油回路

KLEENOIL旁路过滤器的进油口端可以连接在发动机的机油压力传感器处、或者全流过滤器的后端、或者机油泵管线。在此处，加装一个三通接头，安装到上述位置中之一。1/4”PTFE管总成将三通接头的一端与旁路过滤器的进油口连接。

回油回路

KLEENOIL旁路过滤器的回油口端可以连接在发动机曲轴箱的油堵处、或者油底壳的油堵、或者机油冷却管路、或者机油注油口、或者发动机的摇杆盖。

固 定
